無軸螺旋輸送機
瀏覽次數：發布日期：2021-02-02
無軸螺旋輸送機與傳統有軸螺旋輸送機相比，由于采用了無中心軸設計，利用具有一定柔性的整體鋼制螺旋推送物料，因而具有以下突出優點：抗纏繞性強。無軸螺旋輸送機在輸送磨琢性大、粘性較大，易結塊，易纏繞物料時不會堵塞，吊軸承不會損壞。本產品適用于連續均勻輸送較松散的、有粘性的、易纏繞物料，輸送物料溫度高可達100℃，傾角小于20°。

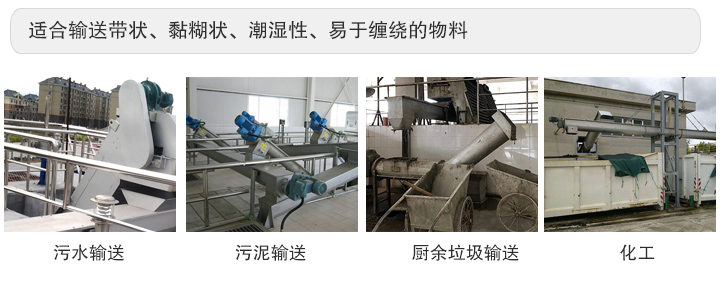

無軸螺旋輸送機使用行業
無軸螺旋輸送機具有結構簡單,制做成本低,密封性強、操 作安全方便等優點,中間可多點裝、卸料.廣泛用于化工、 建材、冶金、糧食等部門,在傾角β< 20 °的情況下,輸 送粘度不大、不易變質、不遑（來不及）結塊的粉狀、顆粒狀和小塊物料。

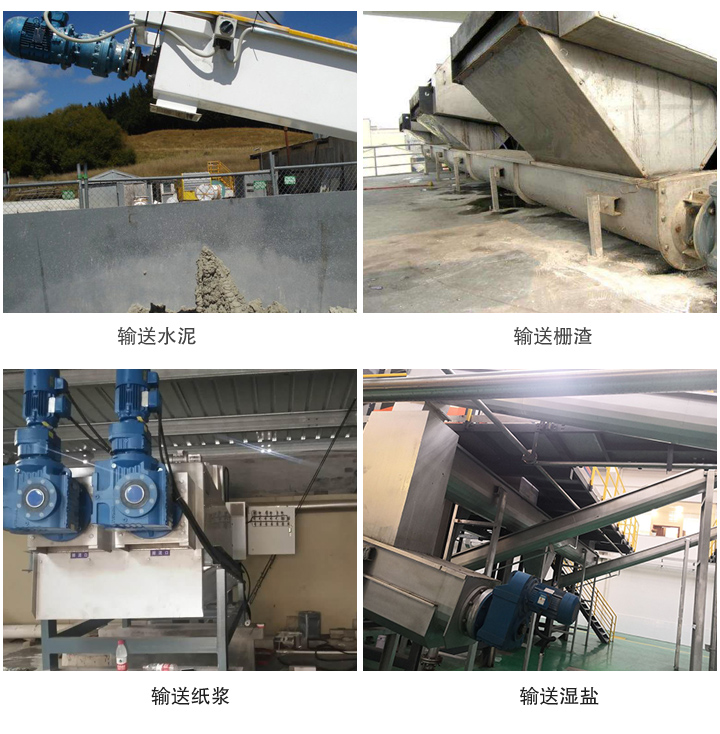

無軸螺旋輸送機適用范圍：
1、污水處理廠處理過濾篩選物和脫水污泥；
2、工業區和生活區處理工業垃圾和生活垃圾；
3、造紙、纖維工業處理?xiàng)l、帶狀物料等；
4、工廠固體燃料和廢物如：廢渣、灰燼、稻草等；
5、在需要經常清洗輸送機的食品及相關工業；
6、農業上處理糞肥。
無軸螺旋輸送機組織結構：

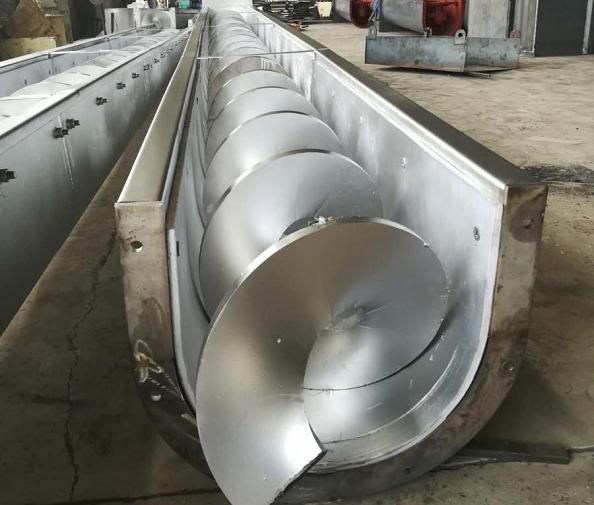

無軸螺旋輸送機主要由驅動裝置、頭部裝配、機殼、無軸螺旋體、槽體襯板、進料口、出料口、機蓋(需要時)、底座等組成。
驅動裝置：采用擺線針輪輪減速機或軸裝式硬齒面齒輪減速機，設計時應盡可能將驅動裝置設在出料口端，使螺旋體在運轉時處在受拉狀態。頭部裝配有推力軸承，可承受輸送物料時產生的軸向力。
機殼：機殼為U型或O型，上部加防雨型機蓋，材質有不銹鋼或碳鋼或玻璃鋼。
無軸螺旋體：材質為不銹鋼或碳鋼。
槽體襯板：材質為耐磨的塑料板或橡膠板或鑄石板等。進、出料口：有方形和圓形兩種，一般進、出料口形式由用戶決定。
無軸螺旋輸送機技術參數：
| 規 格 | WLS150 | WLS200 | WLS250 | WLS300 | WLS400 | WLS500 | ||
| 螺旋體直徑 | Φ150 | Φ184 | Φ237 | Φ284 | Φ365 | Φ470 | ||
| 外殼管直徑 | Φ180 | Φ219 | Φ273 | Φ351 | Φ402 | Φ500 | ||
| 允許工作角度(α) | 0-30° | 0-30° | 0-30° | 0-30° | 0-30° | 0-30° | ||
| 最大輸送長度 | 12 | 13 | 16 | 18 | 22 | 25 | ||
| 最大輸送能力m3/h | 2.4 | 7 | 9 | 13 | 18 | 28 | ||
| 電機 | 型號 | L≤7 | Y90L-4 | Y100L1-4 | Y100L2-4 | Y132S-4 | Y160M-4 | Y160M-4 |
| 功率(Kw) | 1.5 | 2.2 | 3 | 5.5 | 11 | 11 | ||
| 型號 | L>7 | Y100L1-4 | Y100L2-4 | Y112M-4 | Y132M-4 | Y160L-4 | Y160L-4 | |
| 功率(Kw) | 2.2 | 3 | 4 | 7.5 | 15 | 15 | ||
無軸螺旋輸送機選型指南：
1、每小時輸送量是多少 （也就是每小時輸送多少立方，根據物料的比重不同而視）。
2、需要提供您的有效輸送長度是多少（出料口到進料口的距離或有特殊空間要求）。
3、傾斜角度是多少？傾斜角度一般不超過25度。
4、輸送物料的性質，是否有粘性或纏繞性。
5、材質有什么特殊的要求（沒有要求一般采用碳鋼材質），腐蝕性物料度選用不銹鋼材質。
6、電機減速機在不指定的情況下選用我們本地品牌。
7、我們的保證期在您正常操作使用的情況下質保一年。
8、我公司在出廠之前都會進行三個小時的試車運轉，保證出廠的合格。
