技術領域：

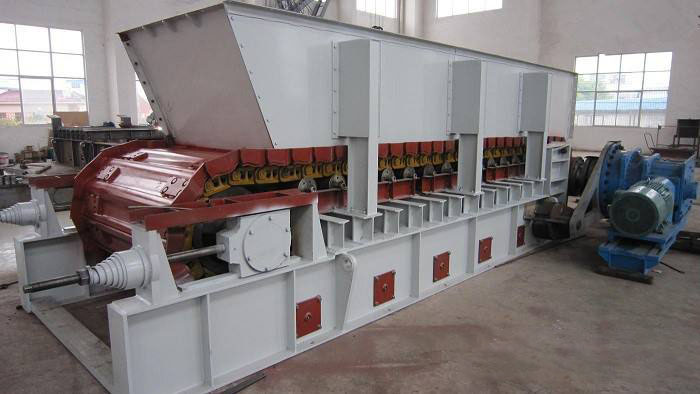

本實用新型涉及一種高溫物料鱗板輸送機，確切地說，是對鱗板輸送機冷卻裝置的改進。
傳統輸送機的冷卻一般采用加帶水夾套的結構形式，這種方式不能迅速降溫，且熱料對設置于殼體內部的傳動構件影響很大，影響了設備的使用壽命，而鱗板機由于各鱗板之間均有間隙，無法采用上述冷卻結構形式，不易輸送800度以上高溫熱料，國家定型產品的鱗板輸送機沒有冷卻裝置，只能用于輸送溫度為450度左右的熱料。
本實用新型的目的在于對鱗板輸送機增設冷卻裝置，不僅能用于溫度在850度以上熱料的輸送，而且結構簡單、成本低、使用方便。
本實用新型的目的是以如下技術方案實現的在鱗板輸送機的鱗板機的下部設有噴淋水冷裝置。具體地說，是鱗板機的下部固定設置有噴淋管，噴淋管上開設有噴淋孔，噴淋水對鱗板機的背面冷卻，使鱗板上面的高溫熱料迅速降溫，而熱料不被浸濕，同時，輸送帶下的牽引部件也得到有效的冷卻。
噴淋管的數量可設計為三個，其結構位置對冷卻效果有直接的影響。一種較好的設計是鱗板機下設有三個噴淋管1、8、9，噴淋管1、9設于牽引部件下部，中間的噴淋管8設于鱗板6縱向中心線的下部，也可以說，是噴淋管1、9分別與鱗板機下的牽引部件相對，中間的噴淋管8與鱗板6縱向中心線相對。當然，根據鱗板的寬度，可以設計更多數量的噴淋管。
噴淋管均固定于橫支架10上，橫支架10設置于機架2之間。
在使用自來水的情況下，噴淋管1、8、9與鱗板6之間的間距設計為200-300毫米，可達到更為理想的冷卻效果和形成最大有效面積的噴淋面。
按常規設計，還可以設計水槽或地漏、回水總成等，形成循環的冷卻水。
本實用新型滿足了溫度在850度以上高溫熱料的輸送需求，而且結構簡單，成本低，使用方便，冷卻效果理想，極具推廣價值。
以下結合附圖和實施例對本實用新型作進一步詳述。
對于包括機架2、導軌3、行走輪4、12、鏈條5、11、鱗板6、護罩7的鱗板輸送機，鱗板機的下部設有固定于橫支架10上的三個噴淋管1、8、9，噴淋管1、8、9上均開設有若干數量的直徑為2毫米的噴淋孔，并且，噴淋管1設于鱗板機下的鏈條5的下部，噴淋管9設于另一根牽引部件鏈條11的下部，中間的噴淋管8設于鱗板6的縱向中心線的下部，循環水通過噴淋管上的噴淋孔對鱗板6背面、鏈條5、11等牽引部件及行走輪4、12連續冷卻。噴淋管1、8、9與鱗板6之間的間距設計為200-300毫米。
實用要求
1.一種高溫物料鱗板輸送機，其特征在于鱗板機的下部固定設置有噴淋管，噴淋管上開設有噴淋孔，噴淋水對鱗板機的背面冷卻。
2.根據實用要求1所述的高溫物料鱗板輸送機，其特征在于鱗板機下設有三個噴淋管(1)、(8)、(9)，噴淋管(1)、(9)設于牽引部件下部，中間的噴淋管(8)設于鱗板(6)縱向中心線的下部。
3.根據實用要求1或2所述的高溫物料鱗板輸送機，其特征在于噴淋管均固定于橫支架(10)上。
4.根據實用要求3所述的高溫物料鱗板輸送機，其特征在于噴淋管(1)、(8)、(9)與鱗板(6)之間的間距為200-300毫米。
技術摘要
本實用新型為一種高溫物料鱗板輸送機，它在鱗板輸送機上增設有噴淋水冷裝置，即鱗板機的下部固定設置有噴淋管，噴淋管上開設有噴淋孔，噴淋水對鱗板機的背面冷卻。本實用新型滿足了溫度在850度以上高溫熱料的輸送要求，結構簡單，使用方便，冷卻效果理想。
本實用新型涉及一種高溫物料鱗板輸送機，確切地說，是對鱗板輸送機冷卻裝置的改進。
傳統輸送機的冷卻一般采用加帶水夾套的結構形式，這種方式不能迅速降溫，且熱料對設置于殼體內部的傳動構件影響很大，影響了設備的使用壽命，而鱗板機由于各鱗板之間均有間隙，無法采用上述冷卻結構形式，不易輸送800度以上高溫熱料，國家定型產品的鱗板輸送機沒有冷卻裝置，只能用于輸送溫度為450度左右的熱料。
本實用新型的目的在于對鱗板輸送機增設冷卻裝置，不僅能用于溫度在850度以上熱料的輸送，而且結構簡單、成本低、使用方便。
本實用新型的目的是以如下技術方案實現的在鱗板輸送機的鱗板機的下部設有噴淋水冷裝置。具體地說，是鱗板機的下部固定設置有噴淋管，噴淋管上開設有噴淋孔，噴淋水對鱗板機的背面冷卻，使鱗板上面的高溫熱料迅速降溫，而熱料不被浸濕，同時，輸送帶下的牽引部件也得到有效的冷卻。
噴淋管的數量可設計為三個，其結構位置對冷卻效果有直接的影響。一種較好的設計是鱗板機下設有三個噴淋管1、8、9，噴淋管1、9設于牽引部件下部，中間的噴淋管8設于鱗板6縱向中心線的下部，也可以說，是噴淋管1、9分別與鱗板機下的牽引部件相對，中間的噴淋管8與鱗板6縱向中心線相對。當然，根據鱗板的寬度，可以設計更多數量的噴淋管。
噴淋管均固定于橫支架10上，橫支架10設置于機架2之間。
在使用自來水的情況下，噴淋管1、8、9與鱗板6之間的間距設計為200-300毫米，可達到更為理想的冷卻效果和形成最大有效面積的噴淋面。
按常規設計，還可以設計水槽或地漏、回水總成等，形成循環的冷卻水。
本實用新型滿足了溫度在850度以上高溫熱料的輸送需求，而且結構簡單，成本低，使用方便，冷卻效果理想，極具推廣價值。
以下結合附圖和實施例對本實用新型作進一步詳述。
對于包括機架2、導軌3、行走輪4、12、鏈條5、11、鱗板6、護罩7的鱗板輸送機，鱗板機的下部設有固定于橫支架10上的三個噴淋管1、8、9，噴淋管1、8、9上均開設有若干數量的直徑為2毫米的噴淋孔，并且，噴淋管1設于鱗板機下的鏈條5的下部，噴淋管9設于另一根牽引部件鏈條11的下部，中間的噴淋管8設于鱗板6的縱向中心線的下部，循環水通過噴淋管上的噴淋孔對鱗板6背面、鏈條5、11等牽引部件及行走輪4、12連續冷卻。噴淋管1、8、9與鱗板6之間的間距設計為200-300毫米。
實用要求
1.一種高溫物料鱗板輸送機，其特征在于鱗板機的下部固定設置有噴淋管，噴淋管上開設有噴淋孔，噴淋水對鱗板機的背面冷卻。
2.根據實用要求1所述的高溫物料鱗板輸送機，其特征在于鱗板機下設有三個噴淋管(1)、(8)、(9)，噴淋管(1)、(9)設于牽引部件下部，中間的噴淋管(8)設于鱗板(6)縱向中心線的下部。
3.根據實用要求1或2所述的高溫物料鱗板輸送機，其特征在于噴淋管均固定于橫支架(10)上。
4.根據實用要求3所述的高溫物料鱗板輸送機，其特征在于噴淋管(1)、(8)、(9)與鱗板(6)之間的間距為200-300毫米。
技術摘要
本實用新型為一種高溫物料鱗板輸送機，它在鱗板輸送機上增設有噴淋水冷裝置，即鱗板機的下部固定設置有噴淋管，噴淋管上開設有噴淋孔，噴淋水對鱗板機的背面冷卻。本實用新型滿足了溫度在850度以上高溫熱料的輸送要求，結構簡單，使用方便，冷卻效果理想。
