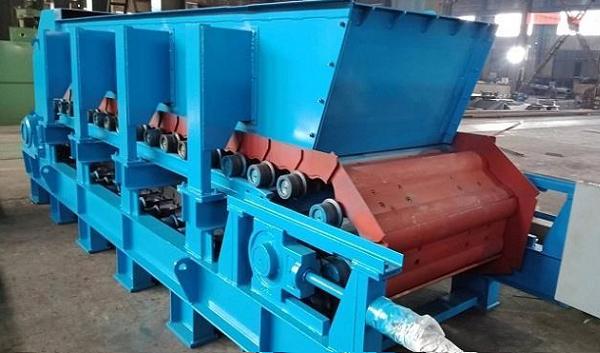

垃圾預處理板喂機設計技術總結
瀏覽次數：發布日期：2021-02-20
背景技術：
本技術涉及的是一種板喂機，具體涉及一種垃圾預處理板喂機。水泥窯協同處置生活垃圾是目前新興的一種生活垃圾處置手段，在垃圾預處理車間，垃圾進行破碎，擠壓脫水，成品喂料過程中需要設置板喂機進行均勻給料，以保證后續作業設備（破碎機，擠壓脫水機，計量皮帶秤）的穩定運行。綜上所述，本技術設計了一種垃圾預處理車間板喂機。
技術實現要素：
針對現有技術上存在的不足，本技術目的是在于提供一種垃圾預處理板喂機，能在惡劣的條件下長期可靠運行，使用壽命長，便于安裝和檢修，具有良好的防腐性能。
為了實現上述目的，本技術是通過如下的技術方案來實現：垃圾預處理板喂機，包括機架、頭罩、主軸、尾軸、鏈條、槽板、傳動系統、料倉、均料器、集水盤和清掃器，機架底部設置集水盤和清掃器，機架一側設置有傳動系統，傳動系統與主軸相連，主軸和尾軸之間設置有多個輸送鏈條，鏈條上設置有多個槽板，主軸外側設置有均料器，均料器上方設置有料倉，料倉上設置有頭罩。
作為優選，所述的傳動系統還與電機相連。
作為優選，所述的均料器為圓柱形結構。
作為優選，所述的均料器外壁設置有花紋。
作為優選，所述的均料器與頭部滾筒間隙可調。
作為優選，所述的頭部滾筒與主軸相連。
作為優選，所述的傳動系統與電機相連。
本技術的電機的動力通過連軸器，減速機等傳動裝置驅動輸送鏈條和槽板一起向前運動，堆積在槽板上的垃圾隨槽板一起向前移動，在板喂機的頭部連續卸料。當板喂機出口料流變大時，均料器通過與頭輪的逆向旋轉，將堵料處的大塊成團垃圾往后推動，以保證垃圾的均勻給料。通過集水盤來收集垃圾里滲出的水，通過清掃器清理散落的物料。
本技術的有益效果：
1、針對垃圾易結團堵料，難輸送的特性，本技術采取了卸料均料器設計。
2、針對垃圾里有水滲出及輸送過程中有物料散落，本技術設計了集水盤及清掃器。
3、由于垃圾預處理車間的高濕及具有腐蝕氣體，本技術采用了防腐設計。
附圖說明

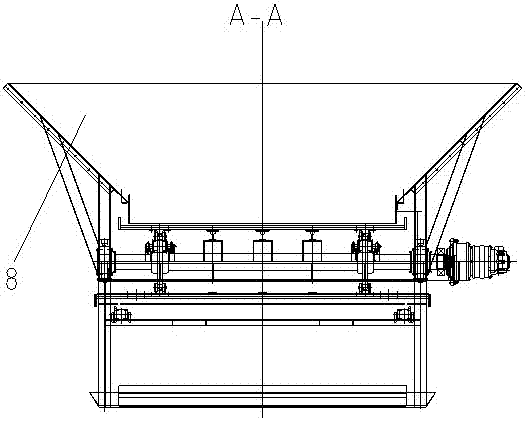

下面結合附圖和具體實施方式來詳細說明本技術；
具體實施方式
為使本技術實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本技術。
參照圖示，本具體實施方式采用以下技術方案：垃圾預處理板喂機，包括機架1、頭罩2、主軸3、尾軸4、鏈條5、槽板6、傳動系統7、料倉8、均料器9、集水盤10和清掃器11，機架1底部設置集水盤10和清掃器11，機架1一側設置有傳動系統7，傳動系統7與主軸3相連，主軸3和尾軸4之間設置有多個輸送鏈條5，鏈條5上設置有多個槽板6，主軸3外側設置有均料器9，均料器9上方設置有料倉8，料倉8上設置有頭罩2。
值得注意的是，所述的傳動系統7還與電機相連。
值得注意的是，所述的均料器9為圓柱形結構。
值得注意的是，所述的均料器9外壁設置有花紋。
值得注意的是，所述的均料器9與頭部滾筒12間隙可調。
值得注意的是，所述的頭部滾筒3與主軸3相連。
此外，所述的傳動系統7與電機相連。
本具體實施方式在出現垃圾堵料的情況下，可以實現反轉排堵，在制動機構失電的情況下，能夠?qū)崿F(xiàn)自鎖。
本具體實施方式通過匹配垃圾破碎機，擠壓脫水機，計量皮帶秤的能力及垃圾的物理特性（容重、粒徑、濕度、酸堿性、硬度等）而設計合理尺寸及材質的板喂機。針對垃圾易結團堵料（二維柔性物料），難輸送的特性，本技術采取了卸料均料器設計，針對垃圾里有水滲出及輸送過程中有物料散落，本技術設計了集水盤（不銹鋼材質加防腐涂層處理并采取一定的斜度排水）及清掃器，由于垃圾預處理車間的高濕及具有腐蝕氣體，本技術采用了防腐設計。
本具體實施方式的電機動力通過連軸器，減速機等傳動裝置驅動輸送鏈條和槽板一起向前運動，堆積在槽板上的垃圾隨槽板一起向前移動，在板喂機的頭部連續卸料。當板喂機出口料流變大時，均料器通過與頭輪的逆向旋轉，將堵料處的大塊成團垃圾往后推動，均料器與頭部滾筒間隙可調，以保證合理尺寸的垃圾均勻下料，均料器是一個圓柱體結構，由電機驅動，表面設計有花紋。由于垃圾里有水滲出及輸送過程中有物料散落，本技術設計了集水盤及清掃器。
技術特征：
1.垃圾預處理板喂機，其特征在于，包括機架(1)、頭罩(2)、主軸(3)、尾軸(4)、鏈條(5)、槽板(6)、傳動系統(7)、料倉(8)、均料器(9)、集水盤（10）和清掃器（11），機架(1)底部設置集水盤（10）和清掃器（11），機架(1)一側設置有傳動系統(7)，傳動系統(7)與主軸(3)相連，主軸(3)和尾軸(4)之間設置有多個輸送鏈條(5)，鏈條(5)上設置有多個槽板(6)，主軸(3)外側設置有均料器(9)，均料器(9)上方設置有料倉(8)，料倉(8)上設置有頭罩(2)。
2.根據實用要求1所述的垃圾預處理車間板喂機，其特征在于，所述的傳動系統(7)還與電機相連。
3.根據實用要求1所述的垃圾預處理板喂機，其特征在于，所述的均料器(9)為圓柱形結構。
4.根據實用要求1所述的垃圾預處理板喂機，其特征在于，所述的均料器(9)外壁設置有花紋。
5.根據實用要求1所述的垃圾預處理板喂機，其特征在于，所述的均料器(9)與頭部滾筒(12)間隙可調。
6.根據實用要求5所述的垃圾預處理板喂機，其特征在于，所述的頭部滾筒(12)與主軸(3)相連。
7.根據實用要求1所述的垃圾預處理板喂機，其特征在于，所述的傳動系統(7)與電機相連。
技術總結
本技術公開了一種垃圾預處理板喂機，它涉及一種板喂機。它包括機架、頭罩、主軸、尾軸、鏈條、槽板、傳動系統、料倉、均料器、集水盤和清掃器，機架底部設置集水盤和清掃器，機架一側設置有傳動系統，傳動系統與主軸相連，主軸和尾軸之間設置有多個輸送鏈條，鏈條上設置有多個槽板，主軸外側設置有均料器，均料器上方設置有料倉，料倉上設置有頭罩。本技術能在惡劣的條件下長期可靠運行，使用壽命長，便于安裝和檢修，具有良好的防腐性能。
